正渗透（FO）膜分离技术凭借低能耗、低污染、抗污染性能优异等独特优势，在海水淡化、污水处理等领域具备广阔应用前景，但膜材料普遍存在水通量与盐截留性能难以兼顾、实际复杂水环境适应性差等瓶颈问题，限制了薄膜的产业化应用。针对以上技术痛点，我院陈建华教授、杨谦副教授团队通过构筑高性能PHMB/PA/COFs@PES FO复合膜实现了薄膜“通量-截留率”的同步提升。相关成果发表在膜科学领域权威期刊《Journal of Membrane Science》（世界一流科技期刊）上。

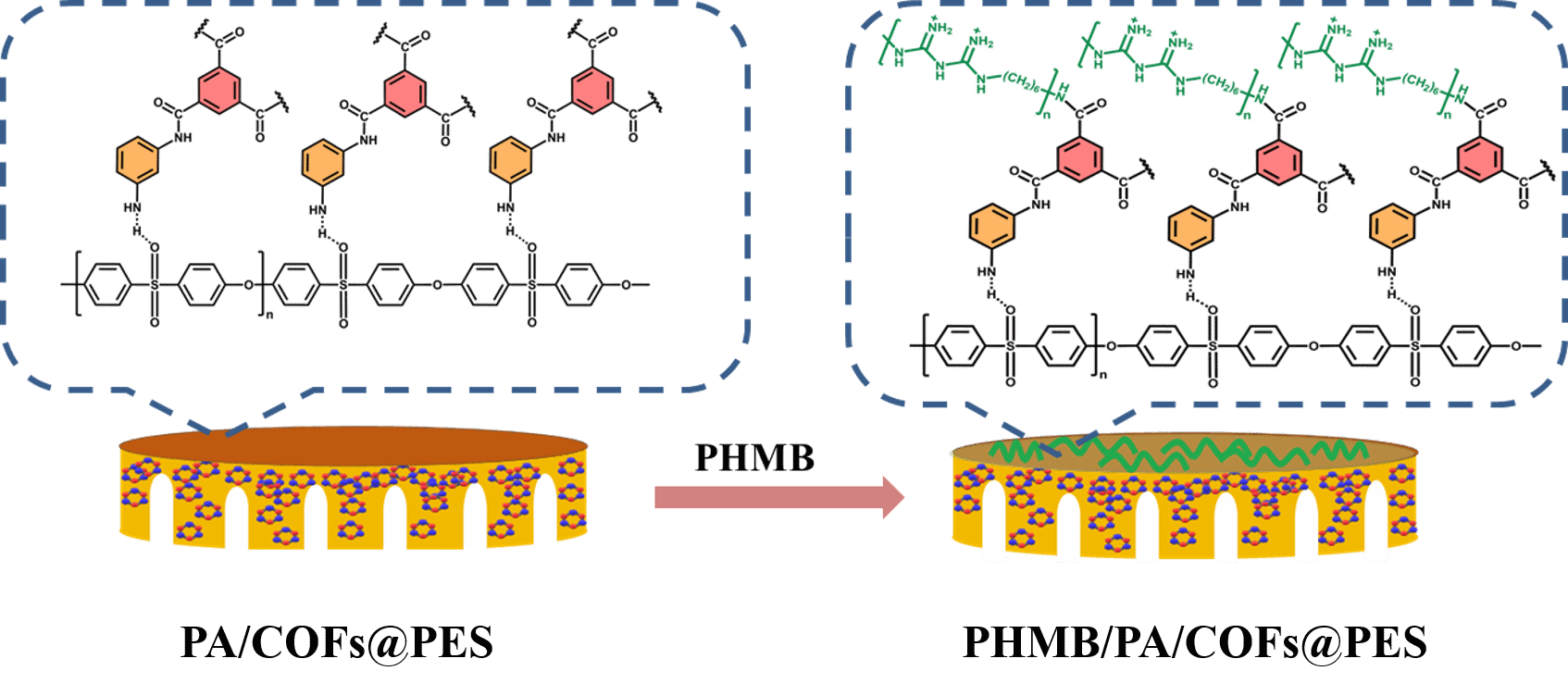

图1. PHMB /PA/COFs@PES FO 膜制备工艺示意图

该研究选取两亲性阳离子聚电解质聚六亚甲基双胍盐酸盐（PHMB）作为改性材料，利用其可与聚酰胺功能层（PA）未完全反应酰氯基团发生共价键合的特性，将PHMB精准接枝于PA功能选择层表面，成功构筑出高性能PHMB/PA/COFs@PES正渗透（FO）复合膜。通过PHMB可控接枝改性，实现了对PA选择层微观结构的精准调控，有效破解了传统正渗透膜“通量-截留率”制衡的行业瓶颈。这种改性方式一方面优化了选择层厚度，显著提升膜体透水性能；另一方面提高了选择层结构致密性，有效抑制盐离子反向渗透，同步实现了膜材料高通量与高截留的双重性能提升。分离性能测试结果表明，在最优接枝工艺条件下，改性PHMB/PA/COFs@PES FO复合膜水通量可达56.52 LMH，反向盐通量低至1.76 GMH。相较于未改性原始膜，改性膜水通量提升20.66%，反向盐通量降幅达74.23%，性能提升效果显著。更为关键的是，在组分复杂、干扰性强的真实海水工况环境中，该膜仍可稳定保持24.71 LMH的优异水通量。本研究可为高性能、低成本海水淡化正渗透膜的结构设计、工艺开发及工程化应用提供全新思路与可靠的技术支撑

我院2025级硕士研究生杨思伟为论文第一作者，陈建华教授、杨谦副教授为论文共同通讯作者，闽南师范大学为第一署名单位。该研究得到了国家自然科学基金和福建省自然科学基金的资助。

论文链接：https://doi.org/10.1016/j.memsci.2026.125542

（图/文：杨思伟）
